破碎機又被稱為碎石機,是礦山機械中的一種,在砂石生產中發揮著不可替代的作用。破碎機種類眾多,不同的破碎機工作原理不盡相同,這也使得其所適用的物料、所處位置以及所扮演的角色都不太一樣。了解破碎機的工作原理可以幫助我們更好的區分他們的不同,也有利于設備的選擇。下面給大家介紹幾種常見的破碎機內部結構及工作原理,供大家參考。

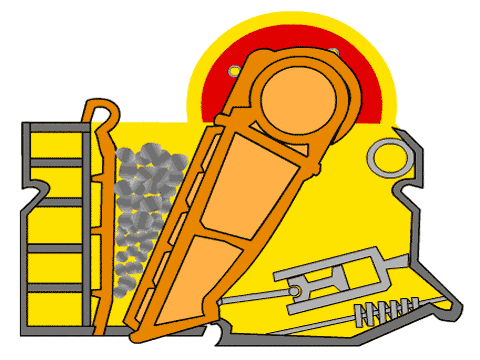

一、顎式破碎機內部結構及工作原理
內部結構:主要由靜顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等部分組成。
工作原理:顎式破碎機主要靠曲動擠壓力破碎。電動機驅動皮帶和皮帶輪,使得動顎上下擺動,當動顎上升時肘板與動顎間夾角變大,動顎板向固定顎板推進,物料被壓碎或劈碎;當動顎向下運動,肘板與動顎之間的夾角變小,動顎板在拉桿、彈簧的作用下離開靜顎板,先前已被壓碎或劈碎的物料從顎板的下部排料口排出。

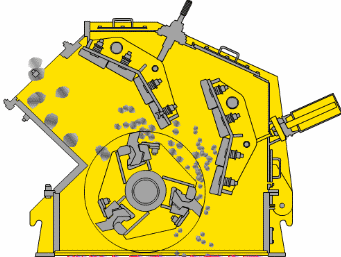

二、反擊式破碎機內部結構及工作原理
內部結構:主要由機架、進料斗、板錘、反擊板、出料裝置、電機、傳動裝置等部分組成。
工作原理:反擊破碎機主要靠沖擊能破碎。物料進入機體后碰上高速旋轉的轉子上的板錘,被板錘迎頭打擊破碎后,被慣性帶動像里一段的反擊板拋去再次破碎,之后由反擊板到板錘,由板錘到反擊板多次重復此過程。
三、圓錐破碎機內部結構及工作原理
內部結構:主要包括機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統等。
工作原理:圓錐破碎機主要采用層壓原理進行作業。電動機的旋轉通過皮帶輪帶動傳動軸轉動,傳動軸通過大小錐齒輪帶動偏心套繞主軸轉動,偏心套帶動動錐做旋擺運動,,從而使圓錐破碎壁時而靠近,時而離開固裝在調整套上的扎臼壁表面,物料在破碎腔內不斷受到?jīng)_擊,擠壓和彎曲作用而實現破碎。

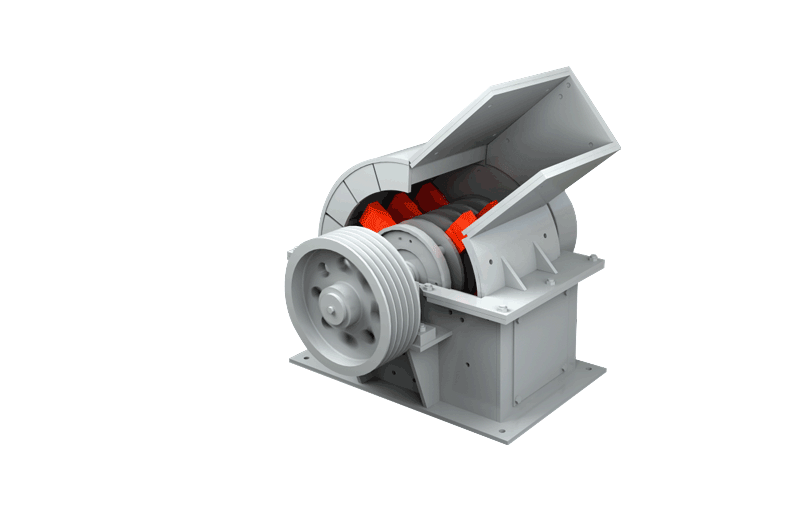

四、錘式破碎機內部結構及工作原理
內部結構:主要由機殼、轉子、主軸、錘頭、襯板、篦條、調整架和聯軸器等部分組成。
工作原理:在電動機的驅動下,破碎機轉子高速旋轉。物料進入破碎機后,立即受到錘頭的沖擊,破碎后的物料借錘頭的力向架體內擋板,篦條沖擊受到二次破碎,與此同時物料相互撞擊,遭到多次破碎,小于篦條縫隙的物料從縫隙中排出,塊度較大的物料則在破碎腔內繼 續遭到錘頭的沖擊直到破碎,通過篦條的縫隙排出。
以上是對于4種常見的破碎機工作原理的介紹,如果您想了解更多破碎機的相關信息,歡迎來電或在線咨詢、留言,山卓重工將派專業人士回答您的問題。
